快速上手
有了对整个框架的基本认识之后，接下来我们看一下如何在你的平台下使用。
准备工作
在使用前，您需要做一些准备工作，包括：
- 工程配置与移植
- 驱动接口适配
- 创建AT通信对象
- 加入轮询任务
工程配置与移植
如下所示,使用前您需要先将AT通信组件添加到你的项目中, 涉及的文件只有inlcude及src这两个目录,另外根据你所有平台不同,还需要进行简单的移植配置才能正常使用,有关这部分可以参考平台移植指南平台移植及配置.
at_chat
│
|───docs 使用文档
|───samples 演示案例
|───inlcude 头文件目录
| │───at_chat.h
| │───at_port.h
| │───linux_list.h
└───src
│───at_port.c
│───at_chat.c
驱动接口适配
完成平台移植这些工作之后，为了能够使AT通信对象与硬件关联起来，你需要提供相关的驱动接口进行适配对接,包括：
- 串口读写接口
因为通常使用是串口进行AT通信，所以只需要提供串口中读写驱动接口即可，不过这里需要注意的是，串口驱动接口必须是带缓冲区非阻塞的，对于LINUX的平台，需要将串口文件IO设置为O_NONBLOCK；而如果你使用的是MCU，可以使用队列或者环形缓存区实现（死等收发不保证能正常工作)，有经验的工程师对这个应该已经比较熟悉了，对于刚入门不久的小伙，可以参考‘samples/none_os’中的例子。
- 互斥锁接口
如果你是在OS环境下使用并且跨线程执行了AT请求,你需要提供上锁/解锁接口，如果你都是在单线程中运行的则直接填NULL即可。
- 缓冲区大小设置
包括接收缓冲与URC缓冲区,接收缓冲区用于缓存命令请求时设备端响应的数据，它取决于你的设备最大响应内容长度;URC缓冲区也是取决于最长上报的URC数据长度。
- 日志打印与异常接口
如果你需要查看所有AT命令通信的细节，你需要实现debug接口，在进行AT命令通信过程中，他会将所有收发消息输出出来，如果执行过中出现异常(出错,超时)，则可以通过实现error接口来进行监视。
完整的适配器定义如下：
/**
* @brief AT interface adapter
*/
typedef struct {
//Lock, used in OS environment, fill in NULL if not required.
void (*lock)(void);
//Unlock, used in OS environment, fill in NULL if not required.
void (*unlock)(void);
//Data write operation (non-blocking)
unsigned int (*write)(const void *buf, unsigned int len);
//Data read operation (non-blocking)
unsigned int (*read)(void *buf, unsigned int len);
//AT error event ( if not required, fill in NULL)
void (*error)(at_response_t *);
//Log output interface, which can print the complete AT interaction process, fill in NULL if not required.
void (*debug)(const char *fmt, ...);
#if AT_URC_WARCH_EN
//URC buffer size, set according to the actual maximum URC frame when used.
unsigned short urc_bufsize;
#endif
//Command response receiving buffer size, set according to the actual maximum command response length
unsigned short recv_bufsize;
} at_adapter_t;
示例：
/**
* @brief AT适配器
*/
static const at_adapter_t at_adapter = {
.lock = at_mutex_lock, //多任务上锁(非OS下填NULL)
.unlock = at_mutex_unlock, //多任务解锁(非OS下填NULL)
.write = at_device_write, //数据写接口
.read = at_device_read, //数据读接口)
.debug = at_debug, //调试打印接口
.recv_bufsize = 256, //接收缓冲区大小
.urc_bufsize = 512
};
创建AT通信对象
下一步就是使用刚刚创建好的驱动接口来创建AT通信对象。
原型如下：
at_obj_t *at_obj_create(const at_adapter_t *);
!> 这里有一点需要特别注意,为了节省内存使用，AT组件只存储了at_adapter_t对象的指针，而不是对象本身，所以at_adapter_t定义的对象必须是常驻内存的，建议使用const进行修饰,这样可以存储在ROM中，减少内存使用。
示例:
at_obj_t *at_obj;
//....
at_obj = at_obj_create(&at_adapter);
if (at_obj == NULL) {
printf("at object create failed\r\n");
}
//...
加入轮询任务
最后，你需要再提供一个任务定时轮询，以便它能够及时处理AT请求以及URC消息，轮询时间越短越好，原型如下：
/**
* @brief AT轮询处理程序
*/
void at_obj_process(at_obj_t *at);
示例:
/**
* @brief AT轮询程序
*/
void at_device_process(void)
{
static unsigned int timer = 0;
//(为了加快AT命令处理响应速度,建议5ms以内轮询一次)
if (at_get_ms() - timer > 5) {
timer = at_get_ms();
at_obj_process(&at_obj);
}
}
基础应用
完成上面几个步骤之后，你就可以使用AT命令请求相关接口了，不过在开始使用之前,我先带你了解一下有关一般AT命令格式和使用过程中涉及到的一些基本概念，了解这些有助深入理解整个AT组件是如何针对各种不同场景处理那些业务交互的实现原理。
一般AT命令类型与处理
以常见的GPRS/WIFI模组AT命令为例，它们常用格式的可分以下几种类型：
-
测试命令 命令格式为AT+<x>=?，用于查询设置命令设置的参数以及其取值范围。
-
查询命令 命令格式为AT+<x>?，用于返回参数的当前值。
-
设置命令 命令格式为AT+<x>=<...>，用于设置用户配置参数。
-
执行命令 命令格式为AT+<x>，不带参数，常用于执行系统相关操作，如查询系统信息，读取IMEI号等。
上面列举的4种格式基本上覆盖了常见AT通信场景，通信双方都是一问一答式的，主机发送1行命令请求，从机响应数据及状态，双方只交互一次。由于流程结构一样，所以在软件设计时比较容易统一设计成一种类型接口。
主机：
=> AT+XXX...
从机：
<= +XXX
<= OK/ERROR
对主机端来说，命令都是以行为单位执行的,只是携带的参数类型或者个数不同，唯一需要特殊处理的是数据响应信息解析，因为各个命令响应并没有统一格式，所以无法在底层实现一个通用解析模块，这需要上层应用根据不同的命令类型进行分别处理。我们可以按照谁发的命令谁来处理的原则，将命令响应内容返还给命令发送者，由它来进行处理。但是在此之前，需要鉴别响应内容从哪开始到哪结束，这就涉及到内容匹配提取的问题，归纳起来如有下两种情况：
- 对于设置类命令，命令响应全是以"OK"状态返回。
- 对于查询类命令，返回的内容包含数据+状态，命令状态也是以"OK"返回，而数据部分对于不同命令有不一样的信息格式。
由此可以通过统一为匹配"前缀+后缀"的方式提取到AT命令响应的内容，这也是这个组件处理AT命令请求的基本实现原理，它通过可以为每个命令附带一个属性信息(包含响应前缀，响应后缀)用于告诉AT解析器如何正确提取响应的内容。

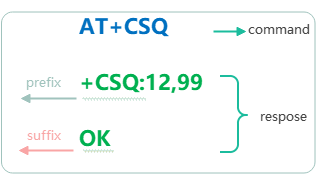

以无线模组查询信号质量命令为例，如下图所示,"+CSQ:"作为响应内容前缀,"OK"作为响应内容后缀。
命令属性
AT命令属性使用at_attr_t描述，在发送AT请求之前，你可以为每个AT请求设置一个属性，它可以控制AT状态机的行为，如控制命令响应内容匹配规则、超时时间、错误重试等。所有AT作业对象都共享以下属性:
- 用户私有参数(params)
- 响应内容前后缀(prefix,suffix)
- 回调处理程序(cb)
- 响应超时时间(timeout)
- 重次次数(retry)
- 优先级(priority)
AT属性数据结构定义如下:
/**
*@brief AT Command attributes.
*/
typedef struct {
void *params; /* User parameter, fill in NULL if not required. */
const char *prefix; /* Response prefix, fill in NULL if not required. */
const char *suffix; /* Response suffix, fill in NULL if not required. */
at_callback_t cb; /* Response callback handler, fill in NULL if not needed. */
unsigned short timeout; /* Response timeout(ms). */
unsigned char retry; /* Response error retries. */
at_cmd_priority priority; /* Command execution priority. */
} at_attr_t;
在使用AT属性之前，你需要为它的每个字段都进行初始化设置,但每次发送请求都将所有属性设置一遍太过繁琐，大多数情况下命令的属性都差不多，您可以先使用at_attr_deinit进行默认设置，然后再设置关注的属性即可。
示例1:
at_attr_t attr;
//设置属性为默认值
at_attr_deinit(&attr);
attr.cb = my_handler; //设置回调处理程序
示例2:
at_attr_t attr;
//设置属性为默认值
at_attr_deinit(&attr);
attr.cb = my_handler; //设置回调处理程序
attr.prefix = "+CSQ:" //设置响应内容前缀
attr.suffix = "OK"; //设置响应内容后缀
...
AT回调与响应
对于是异步的命令，所有请求的结果都是通过回调方式通知应用程序的，同时它会返回命令响应的相关信息，你可以在AT属性中指定相应的回调处理程序。
回调程序原型如下:
/**
*@brief AT 执行回调
*@param r AT响应信息(包含执行结果，设备端返回的内容信息)
*/
typedef void (*at_callback_t)(at_response_t *r);
其中at_response_t包含了所有请求响应相关的信息，它包含了请求命令的执行状态和命令响应内容。
/**
* @brief AT响应信息
*/
typedef struct {
struct at_obj *obj; /* 所属AT通信对象*/
void *params; /* 附属参数*/
at_resp_code code; /* AT命令响应码*/
unsigned short recvcnt; /* 接收数据长度*/
char *recvbuf; /* 接收缓冲区(原始数据)*/
/* 接收内容前缀，当code=AT_RESP_OK时有效，如果未指定匹配前缀则它指向recvbuf*/
char *prefix;
/* 接收内容后缀，当code=AT_RESP_OK时有效，如果未指定匹配后缀则它指向recvbuf*/
char *suffix;
} at_response_t;
- obj:所属AT通信对象，你可以通过它在响应处理程序中根据状态发送下一个请求。
- param:附属参数，对应
at_attr_t中的params。 - code:AT命令响应码
- recvcnt:指示了接收缓冲区recvbuf有效接收数据长度。
- recvbuf:缓存了此次命令请求时返回的数据。
- prefix:接收内容前缀，例如当你期望接收到'+CSQ:'开始的数据时，当code==AT_RESP_OK，则prefix就是指向了'recvbuf'中'+CSQ:'的开始位置。
- suffix:接收内容后缀。
了解完上面的几个基本概念之后，下面看一下如何使用。
单行命令发送(at_send_singlline)
通过at_send_singlline函数可以执行单行命令请求，其原型如下：
/**
* @brief Send a single -line command
* @param cb Response callback handler， Fill in NULL if not required
* @param timeout command execution timeout(ms)
* @param retry command retries( >= 0)
* @param singlline command
* @retval Indicates whether the asynchronous work was enqueued successfully.
* @note Only the address is saved， so the 'singlline' can not be a local variable which will be destroyed.
*/
bool at_send_singlline(at_obj_t *at, at_callback_t cb, int timeout, int retry, const char *singlline);
返回值: 当请求成功返回true，否则返回false。
参数说明:
- at : AT对象
- cb : 回调处理程序，当命令执行完成之后，将以这个接口通知上层应用，并携带命令响应内容及状态。
- timeout：命令执行超时时间，单位为ms。
- retry：命令出错或者超时重试次数。
- singlline：命令名称。
注:AT作业只会缓存singlline的指针，这意味者它指向的命令不能是局部数据。
示例1，查询网络注册状态(SIM900模块):
命令格式：
=> AT+CREG?
<= +CREG:<mode>,<stat>[,< lac>,< ci>]
<= OK
代码实现：
/**
* @brief 命令响应处理程序
*/
static void read_creg_callback(at_response_t *r)
{
int mode, state;
if (r->code == AT_RESP_OK) {
//提取出工作模式及注册状态
if (sscanf(r->prefix, "+CREG:%d,%d", &mode, &state) == 2) {
printf("Mode:%d, state:%d\r\n", mode, state);
}
} else {
printf("'CREG' command response failed!\r\n");
}
}
/**
* @brief 读网络注册状态
*/
static void read_creg(void)
{
//发送CREG查询命令,超时时间为1000ms,重发次数为0
at_send_singlline(at_obj, read_creg_callback, 500, 1, "AT+CREG?");
}
示例2,IO控制:
如果你不关心命令响应结果，直接可以这样使用。
at_send_singlline(at_obj, NULL, 500, 0, "AT+SETIO=1,FF"); //设置设备IO类型
at_send_singlline(at_obj, NULL, 500, 0, "AT+OUTIO=1,55"); //设置IO电平
多行命令发送(at_send_multiline)
实际工程应用中,特别是进行设备初始化配置时，往往一次需要发送大量命令，一种实现方式是通过at_send_singlline在每个命令的回调中根据命令状态进行下一条命令的请求，命令较少时还可以接受，命令一多就会形成恐怖的回调地狱链，造成代码难以理解和维护，现实中应尽量避免这种写法。这里提供了一个支持批量发送的接口来应对这种情况，其原型如下：
/**
* @brief Send multiline commands
* @param attr AT attributes(NULL to use the default value)
* @param multiline Command table, with the last item ending in NULL.
* @example :
* const char *multiline = {
* "AT+XXX",
* "AT+XXX",
* NULL
* };
* at_send_multiline(at_dev, NULL, multiline);
*
* @retval Indicates whether the asynchronous work was enqueued successfully.
* @note Only the address is saved, so the array can not be a local variable which will be destroyed.
*/
bool at_send_multiline(at_obj_t *at, const at_attr_t *attr, const char **multiline);
返回值: 当请求成功返回true，否则返回false。
参数说明:
- at : AT对象
- attr : 命令属性，通过它可以设置命令回调程序，超时时间等。
- multiline：命令表，以NULL结尾。
示例（SIM800C 模组初始化）:
/**
* @brief 命令响应处理程序
*/
static void simcom_init_callback(at_response_t *r)
{
printf("SIM800C Init %s!\r\n",r->code == AT_RESP_OK ? "ok" : "error");
}
/*
* @brief 模块初始化
*/
static void simcom_init(void)
{
at_attr_t attr;
static const char *cmds[] = {
"AT+CSCLK=0",
"AT+CIPHEAD=1", //+RECEIVE,<n>,<data length>:
"AT+CIPQSEND=1", //快发模式
"AT+CIPMUX=1", //多IP支持
"AT+CIPSPRT=>",
"AT+CIPSRIP=0",
NULL
};
at_attr_deinit(&attr);
attr.cb = simcom_init_callback; //设置命令回调
at_send_multiline(at_obj, &attr, cmds);
}
!> 批量命令表中最后一项必须是NULL，且整个命令表不能是局部变量。
可变参数命令(at_exec_cmd)
前面讲的单行命令与多行命令都是用于发送固定参数的命令的，如果你的命令参数（如设置类命令）是可变的，可以通过 at_exec_cmd执行请求，其原型如下：
/**
* @brief Execute one command
* @param attr AT attributes(NULL to use the default value)
* @param cmd Formatted arguments
* @param ... Variable argument list (same usage as printf)
* @retval Indicates whether the asynchronous work was enqueued successfully
*/
bool at_exec_cmd(at_obj_t *at, const at_attr_t *attr, const char *cmd, ...);
返回值: 当请求成功返回true，否则返回false。
参数说明:
- at : AT对象
- attr : 命令属性，通过它可以设置命令回调程序，超时时间等。
- cmd : 格式化命令，用法与printf一样。
示例1,EC20设置APN:
/**
* @brief 命令响应处理程序
*/
static void set_apn_callback(at_response_t *r)
{
printf("Setting APN %s!\r\n",r->code == AT_RESP_OK ? "ok" : "error");
}
/**
* @brief 设置APN
*/
static bool set_apn(const char *apn, const char *username, const char *pwd)
{
at_attr_t attr;
at_attr_deinit(&attr);
attr.cb = set_apn_callback; //设置命令回调
at_exec_cmd(at_obj, &attr, "AT+QICSGP=1,1,\"%s\",\"%s\",\"%s\",0", apn, username, pwd);
}
可变参数列表(at_exec_vcmd)
通常at_obj_t对象并不会直接公开给第第三方模块使用，为了能够使其它模块也能进行AT请求，你可能需要对命令请求的接口进行2次封装，当需要支持可变参数时，可以使用at_exec_vcmd，它支持传递变参列表，其原型如下：
/**
* @brief execute command (with variable argument list)
* @param attr AT attributes(NULL to use the default value)
* @param cmd Format the command.
* @param va Variable parameter list
* @return Indicates whether the asynchronous work was enqueued successfully
*/
bool at_exec_vcmd(at_obj_t *at, const at_attr_t *attr, const char *cmd, va_list va);
返回值: 当请求成功返回true，否则返回false。
参数说明:
- at : AT对象
- attr : 命令属性，通过它可以设置命令回调程序，超时时间等。
- cmd : 格式化命令
- va : 参数列表
示例:
/**
* @brief 发送AT命令
* @param attr 命令属性
* @param cmd,.. 格式化命令参数，用法与printf一样
*/
bool at_send_cmd(const at_attr_t *attr, const char *cmd, ...)
{
bool ret;
va_list args;
va_start(args, cmd);
ret = at_exec_vcmd(at_obj, attr, cmd, args);
va_end(args);
return ret;
}
发送原始数据(at_send_data)
当命令类型非纯文本或者格式化的命令无法满足要求时，可以使用at_send_data接口，以原始数据的方式发送。
/**
* @brief Send (binary) data
* @param attr AT attributes(NULL to use the default value)
* @param databuf Binary data
* @param bufsize Binary data length
* @retval Indicates whether the asynchronous work was enqueued successfully
*/
bool at_send_data(at_obj_t *at, const at_attr_t *attr, const void *databuf, unsigned int bufsize);
返回值: 当请求成功返回true，否则返回false。
参数说明:
- at : AT对象
- attr : 命令属性，通过它可以设置命令回调程序，超时时间等。
- databuf : 原始数据
- bufsize : 数据长度
自定义命令(at_custom_cmd)
在进行变参命令或者原始数据发送时，系统会他们单独分配一块区域进行暂存，然后跟随AT作业一块缓存到队列中，如果短期需要发送大量的数据，或者命令队列不能及时被处理，那么那段时间内命令队列占用的总内存会激增，严重时导致无可用内存。即使在内存使用的上做限制，但是遇到这种情况也会造成命令请求失败，使用自定义命令的方式可以在一定程度缓解这个问题，它不直接缓存调用者的任何数据，而只暂存一个发送器指针，当真正发送命令时，再上调用者请求数据，其原型如下：
/**
* @brief Execute custom command
* @param attr AT attributes(NULL to use the default value)
* @param sender Command sending handler (such as sending any type of data through the env->obj->adap-write interface)
* @retval Indicates whether the asynchronous work was enqueued successfully
*/
bool at_custom_cmd(at_obj_t *at, const at_attr_t *attr, void (*sender)(at_env_t *env));
返回值: 当请求成功返回true，否则返回false。
参数说明:
- at : AT对象
- attr : 命令属性，通过它可以设置命令回调程序，超时时间等。
- sender : 数据发送器，调用者可以通过env->obj->write接口发送任何形式的数据。
示例:(ESP8266创建TCP socket)
/**
* @brief 命令响应处理程序
*/
static void create_socket_callback(at_response_t *r)
{
printf("Create socket %s!\r\n",r->code == AT_RESP_OK ? "ok" : "error");
}
/**
* @brief 发送创建socket命令
*/
void create_socket_sender(at_env_t *env)
{
socket_t *sock = (socket_t *)env->params;
env->println(env, "AT+CIPSTART=\"TCP\",\"%s\",%d", sock->ip, sock->port);
}
/**
* @brief 创建socket
*/
static bool create_socket(socket_t *sock)
{
at_attr_t attr;
at_attr_deinit(&attr);
attr.params = sock; //用户参数(里面存储了socket id,目标IP，端口)
attr.cb = create_socket_callback; //设置命令回调
attr.suffix = "CONNECT OK"; //设置响应后缀
return at_custom_cmd(at_obj, &attr, create_socket_sender);
}
